Fiat Panda: Rifornimento della vettura

Spegnere sempre il motore prima di effettuare il rifornimento.

Motori a benzina

Utilizzare esclusivamente benzina senza piombo con numero di ottano (R.O.N.) non inferiore a 95. Per non danneggiare la marmitta catalitica non mettere mai, neppure in casi di emergenza, anche una minima quantità di benzina con piombo.

AVVERTENZA La marmitta catalitica inefficiente comporta emissioni nocive allo scarico con conseguente inquinamento dell’ambiente.

AVVERTENZA Non immettere mai nel serbatoio, neppure in casi di emergenza, anche una minima quantità di benzina con piombo; si danneggerebbe la marmitta catalitica, diventando irreparabilmente inefficiente.

Motori diesel

Funzionamento alle basse temperature

Utilizzare esclusivamente gasolio per autotrazione (Specifica EN590).

Nel caso di utilizzo/stazionamento prolungato della vettura in zone montane/ fredde si raccomanda di effettuare il rifornimento con il gasolio disponibile in loco. In questa situazione si suggerisce inoltre di mantenere all’interno del serbatoio una quantità di combustibile superiore al 50% della capacità utile.

Procedura di rifornimento

AVVERTENZA Il lavaggio del vano bocchettone mediante una lancia ad alta pressione deve avvenire ad una distanza di almeno 20 cm.

Versioni benzina e Diesel

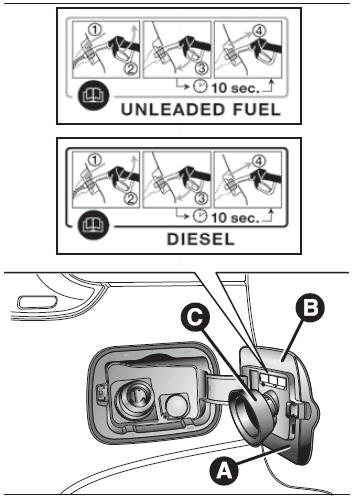

La procedura di rifornimento di seguito descritta è illustrata sulla targhetta B fig. 90 ubicata all'interno dello sportello combustibile. Sulla targhetta è inoltre riportato il tipo di combustibile (UNLEADED FUEL=benzina, DIESEL=gasolio).

Per effettuare il rifornimento procedere come segue:

• aprire lo sportello A fig. 90 tirandolo verso l'esterno;
• inserire l'erogatore nel bocchettone e procedere al rifornimento;
• a rifornimento ultimato, prima di rimuovere l'erogatore, attendere almeno 10 secondi per consentire al combustibile di defluire all'interno del serbatoio;
• estrarre quindi l'erogatore dal bocchettone e successivamente chiudere lo sportello A.

Lo sportello A fig. 90 è provvisto di una cuffia parapolvere C che, a sportello chiuso, impedisce il deposito di impurità e polvere all'estremità del bocchettone.

Rifornimento di emergenza

Procedere come segue:

• aprire il bagagliaio e prendere l'apposito adattatore B fig. 91 ubicato nel contenitore portattrezzi (versioni dotate di ruotino di scorta - per versioni/mercati, dove previsto) oppure nel contenitore del Fix&Go (versioni dotate di Fix&Go);

• aprire lo sportello A tirandolo verso l'esterno;
• inserire l'adattatore B nel bocchettone e procedere al rifornimento;
• a rifornimento ultimato rimuovere l'adattatore e richiudere lo sportello e reinserire l'adattatore all'interno della sua custodia e riporlo nel bagagliaio.

Versioni GPL

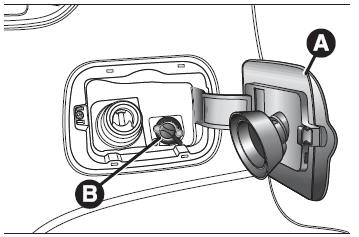

Per accedere al bocchettone di carica GPL, aprire lo sportello di accesso A fig. 92 e svitare il tappo B.

Durante l’operazione di rifornimento, osservare le seguenti precauzioni:

• spegnere il motore;
• inserire il freno a mano;
• posizionare la chiave di avviamento su STOP;
• non fumare;

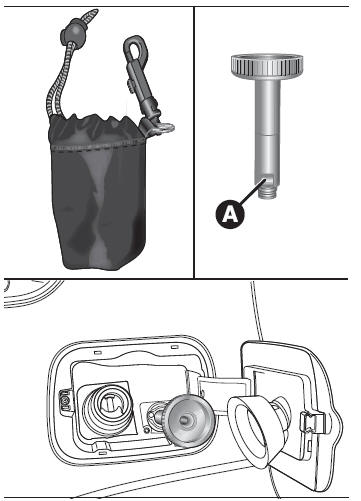

• consegnare l’apposito adattatore di carica A fig. 93 al personale addetto al rifornimento di GPL.

AVVERTENZA In funzione del Paese di commercializzazione esistono tipi diversi di adattatori per la pompa di rifornimento GPL. Con la vettura viene consegnato un adattatore di carica, ubicato all’interno di un’apposita custodia, specifico per il rifornimento nel Paese di commercializzazione della vettura stessa. Nel caso ci si dovesse recare in un altro Paese occorre informarsi sul tipo di adattatore da utilizzare.

Versioni Natural Power

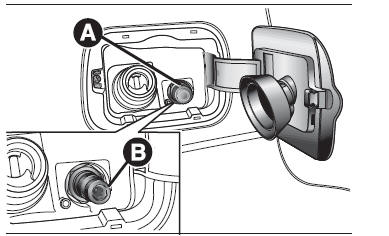

Per accedere al bocchettone B fig. 94, aprire lo sportellino e svitare il tappo A ruotandolo in senso antiorario.

Il profilo del bocchettone B per la ricarica è del tipo Universale, compatibile con gli standard "Italia" e "NGV1". In alcuni Stati Europei gli adattatori sono considerati ILLEGALI (ad esempio la Germania).

Combustibili - Identificazione della compatibilità dei veicoli.

Simbolo grafico per l'informazione dei consumatori in accordo alla specifica EN16942

I simboli di seguito riportati facilitano il riconoscimento della corretta tipologia di combustibile da impiegare sulla propria vettura.

Prima di procedere con il rifornimento, verificare i simboli posti all’interno dello sportello bocchettone combustibile (ove presente) e confrontarli con il simbolo riportato sulla pompa di rifornimento (ove presente).

Simboli per vetture con alimentazione a benzina

E5: Benzina senza piombo contenente fino al 2,7% (m/m) di ossigeno e con etanolo massimo del 5,0% (V/V) conforme alla specifica EN228.

E10: Benzina senza piombo contenente fino al 3,7% (m/m) di ossigeno e con etanolo massimo del 10,0% (V/V) conforme alla specifica EN228.

Simboli per vetture con alimentazione Diesel

B7:Gasolio contenente fino al 7% (V/V) di FAME (Fatty Acid Methyl Esters) conforme alla specifica EN590.

B10: Gasolio contenente fino al 10% (V/V) di FAME (Fatty Acid Methyl Esters) conforme alla specifica EN16734.

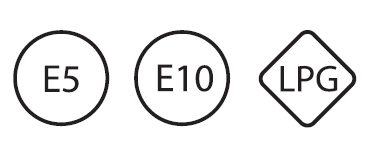

Simboli per vetture a doppia alimentazione benzina - GPL

E5: Benzina senza piombo contenente fino al 2,7% (m/m) di ossigeno e con etanolo massimo del 5,0% (V/V) conforme alla specifica EN228.

E10: Benzina senza piombo contenente fino al 3,7% (m/m) di ossigeno e con etanolo massimo del 10,0% (V/V) conforme alla specifica EN228.

LPG: GPL per autotrazione conforme alla specifica EN589.

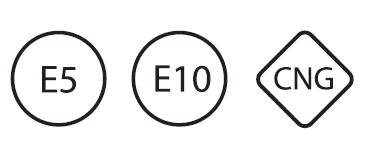

Simboli per vetture a doppia alimentazione benzina - metano

E5: Benzina senza piombo contenente fino al 2,7% (m/m) di ossigeno e con etanolo massimo del 5,0% (V/V) conforme alla specifica EN228.

E10: Benzina senza piombo contenente fino al 3,7% (m/m) di ossigeno e con etanolo massimo del 10,0% (V/V) conforme alla specifica EN228.

CNG: Metano compresso per autotrazione conforme alla specifica EN16723.

ATTENZIONE 128) Non apporre all'estremità del bocchettone nessun oggetto/tappo rispetto a quanto previsto sulla vettura. L'utilizzo di oggetti/tappi non conformi potrebbero causare aumenti di pressione all'interno del serbatoio, creando condizioni di pericolo. 129) Non avvicinarsi al bocchettone del serbatoio con fiamme libere o sigarette accese: pericolo d'incendio. Evitare anche di avvicinarsi troppo al bocchettone con il viso, per non inalare vapori nocivi. 130) Non utilizzare il telefono cellulare in prossimità della pompa di rifornimento combustibile: possibile rischio di incendio.



ATTENZIONE 48) Per vetture a gasolio utilizzare solo gasolio per autotrazione, conforme alla specifica Europea EN590. L'utilizzo di altri prodotti o miscele può danneggiare irreparabilmente il motore con conseguente decadimento della garanzia per danni causati. In caso di rifornimento accidentale con altri tipi di combustibile, non avviare il motore e procedere allo svuotamento del serbatoio. Se il motore ha invece funzionato anche per un brevissimo periodo, è indispensabile svuotare, oltre al serbatoio, tutto il circuito di alimentazione. 49) Le targhette (consegnate con i documenti della vettura) riportano la data prevista per il primo collaudo/ispezione delle bombole. Gli addetti al rifornimento del Metano non sono autorizzati a riempire le bombole con la data del collaudo scaduta.
