Fiat Panda: Climatizzazione

Riscaldatore / climatizzatore manuale

(per versioni/mercati, dove previsto)

Comandi

A - Manopola regolazione temperatura aria (rosso-calda/blu-fredda).

B - Manopola ricircolo aria:

ricircolo aria interna.

presa aria dall’esterno.

AVVERTENZA È consigliabile inserire il ricircolo aria durante le soste in colonna od in galleria, oppure in caso di percorrenza su strade polverose, per evitare l’immissione di aria esterna inquinata. Evitare di utilizzare in modo prolungato tale funzione, specialmente con più persone a bordo vettura, in modo da prevenire la possibilità di appannamento dei cristalli.

C - Manopola distribuzione dell’aria:

verso le bocchette centrali e laterali della plancia per la ventilazione del busto e del viso nelle stagioni calde.

ripartizione tra i diffusori zona piedi (aria più calda) e le bocchette della plancia (aria più fresca).

verso i diffusori zona piedi. La naturale tendenza del calore a diffondersi verso l’alto permette nel più breve tempo il riscaldamento dell’abitacolo dando una pronta sensazione di calore.

ripartizione fra i diffusori zona piedi e i diffusori del parabrezza e dei cristalli laterali anteriori. Questa ripartizione permette un buon riscaldamento dell’abitacolo prevenendo inoltre il possibile appannamento dei cristalli.

verso i diffusori del parabrezza e dei cristalli laterali anteriori per il disappannamento o sbrinamento dei cristalli.

D - Pulsante attivazione/disattivazione lunotto termico, specchi riscaldati/parabrezza riscaldato (per versioni/mercati, dove previsto). L’avvenuto inserimento è segnalato dall’accensione del LED sul pulsante stesso. Al fine di preservare l’efficienza della batteria la funzione è temporizzata, viene disattivata automaticamente dopo circa 20 minuti

E - Manopola velocità ventilatore ed inserimento/disinserimento climatizzatore (per versioni/mercati, dove previsto).

AVVERTENZA In caso di condizioni atmosferiche caldo-umide, l’utilizzo di aria fredda verso parabrezza può generare condensa all’esterno, con possibili limitazioni della visibilità.

NOTA Per annullare il flusso d’aria in uscita dalle bocchette posizionare la manopola sullo 0 e porre la manopola B verso il ricircolo dell'aria interna.

Riscaldatore supplementare

(per versioni/mercati, dove previsto)

Permette un più rapido riscaldamento dell’abitacolo in condizioni climatiche fredde. L'attivazione del riscaldatore avviene sempre in automatico in base alle condizioni ambientali, con motore acceso e quando la temperatura del liquido motore è bassa. Lo spegnimento del riscaldatore avviene automaticamente quando vengono raggiunte le condizioni di comfort.

Il riscaldatore funziona solo con temperatura esterna e temperatura liquido raffreddamento motore basse. Il riscaldatore non si attiva se la tensione della batteria non è sufficiente.

Climatizzatore automatico

(per versioni/mercati, dove previsto)

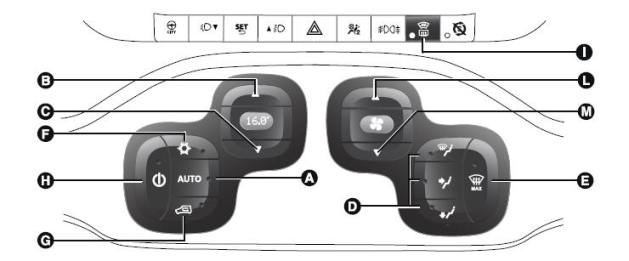

Comandi

A - Inserimento funzione AUTO (funzionamento automatico del climatizzatore).

B - Aumento della temperatura dell'aria.

C - Riduzione della temperatura dell'aria.

D - Selezione manuale distribuzione aria.

Premendo i pulsanti si può impostare una delle cinque possibili distribuzioni del flusso aria:

verso i diffusori del parabrezza e dei cristalli laterali anteriori per il disappannamento o sbrinamento dei cristalli.

verso le bocchette centrali e laterali della plancia per la ventilazione del busto e del viso nelle stagioni calde.

verso i diffusori zona piedi. La naturale tendenza del calore a diffondersi verso l’alto permette nel più breve tempo il riscaldamento dell’abitacolo dando una pronta sensazione di calore.

ripartizione tra i diffusori zona piedi (aria più calda) e le bocchette della plancia (aria più fresca).

ripartizione fra i diffusori zona piedi e i diffusori del parabrezza e dei cristalli laterali anteriori. Questa ripartizione permette un buon riscaldamento dell’abitacolo prevenendo inoltre il possibile appannamento dei cristalli.

AVVERTENZA In caso di condizioni atmosferiche caldo-umide, l’utilizzo di aria fredda verso parabrezza può generare condensa all’esterno, con possibili limitazioni della visibilità.

E - Attivazione/disattivazione funzione MAX-DEF (sbrinamento/disappannamento rapido cristalli anteriori).

F - Inserimento/disinserimento compressore climatizzatore.

G - Inserimento/disinserimento ricircolo aria interna.

H - Accensione/spegnimento climatizzatore.

I - Inserimento/disinserimento lunotto termico e per versioni/mercati, dove previsto, specchi retrovisori esterni riscaldati e parabrezza riscaldato.

L/M - Regolazione velocità ventilatore.

Il climatizzatore automatico gestisce la funzione Start&Stop (motore spento quando la velocità vettura è zero) in modo tale da garantire un adeguato comfort all'interno dell'abitacolo.

NOTA In condizioni climatiche estreme si consiglia di limitare l'utilizzo della funzione Start&Stop per evitare continue accensioni e spegnimenti del compressore, con conseguente rapido appannamento dei cristalli ed accumulo di umidità con ingresso di cattivi odori in abitacolo.

ATTENZIONE 18) Con bassa temperatura esterna si consiglia di non utilizzare la funzione di ricircolo aria interna in quanto i cristalli potrebbero appannarsi rapidamente.



ATTENZIONE 2) L’impianto utilizza fluido refrigerante compatibile con le normative vigenti nei Paesi di commercializzazione della vettura R134a o R1234yf. Attenersi, in caso di interventi di ricarica, all’utilizzo esclusivo del gas indicato sull’apposita targhetta posizionata nel vano motore. L’uso di altri refrigeranti compromette l’efficienza e l’integrità dell’impianto. Anche il lubrificante utilizzato per il compressore è strettamente vincolato al tipo di gas refrigerante, fare riferimento alla Rete Assistenziale Fiat.
